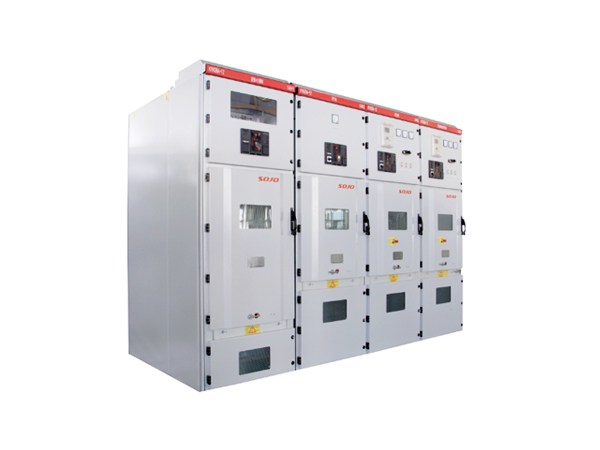

本开关合用于发电厂、变电所、工矿企业等的配电系统中，，，，，实现电能的接受、分配及对配电设备进行节造、监测和�；；；；；�。。。。。。。

本开关设备一次接线规划齐全、全面，，，，，能满足用户各类装置要求，，，，，即可配用本公司自主出产的VS1真空断路器，，，，，又可配用ABB公司的VD4真空断路器，，，，，也可配用法国施耐德电气EV12真空断路器等，，，，，能满足分歧用户的必要。。。。。。。



型号

产品特点

开关设备按GB3906-91中铠装式金属封关开关设备设计，，，，，整体是由柜体和中置式可抽出部门（即手车）两部门组成。。。。。。。柜体分四个单独的隔室，，，，，表壳防护等级为IP4X，，，，，各幼隔室和断路器室门打开时防护等级为IP2X。。。。。。。拥有架空进出线、电缆进出线及其它职能规划，，，，，经排劣注组合后能形成多种接线规划。。。。。。。本开关设备能够从正面进行装置、调试和守护，，，，，因而能够背靠背双沉分列或靠墙装置，，，，，提高了开关设备的安全性、矫捷性，，，，，削减了占地面积。。。。。。。

柜体选取覆铝锌板、沉量轻、机械强度高、表形美观。。。。。。。

手车骨架选取钢板经数控机床加工后组装而成，，，，，手车与柜体绝缘共同，，，，，机械联锁安全、靠得住、矫捷。。。。。。。

在安全方面，，，，，断路器手车室、母线室和电缆室上方均设有泄压装置，，，，，开释压力以确保操作人员和开关柜的安全。。。。。。。

额定电压	12kV
额定电流	630～4000A
额定短时耐受电流	20～40kA，，，，，4S
额定峰值耐受电流	50～100kA
1min工频耐压	42kV
雷电冲击耐压	75kV
额定短路电流开断次数	50次
机械寿命	2000次
防护等级	IP4X
